Avskiljningsjalusi VST 4010 Compact
Avskiljningsjalusi VST 4010 Compact

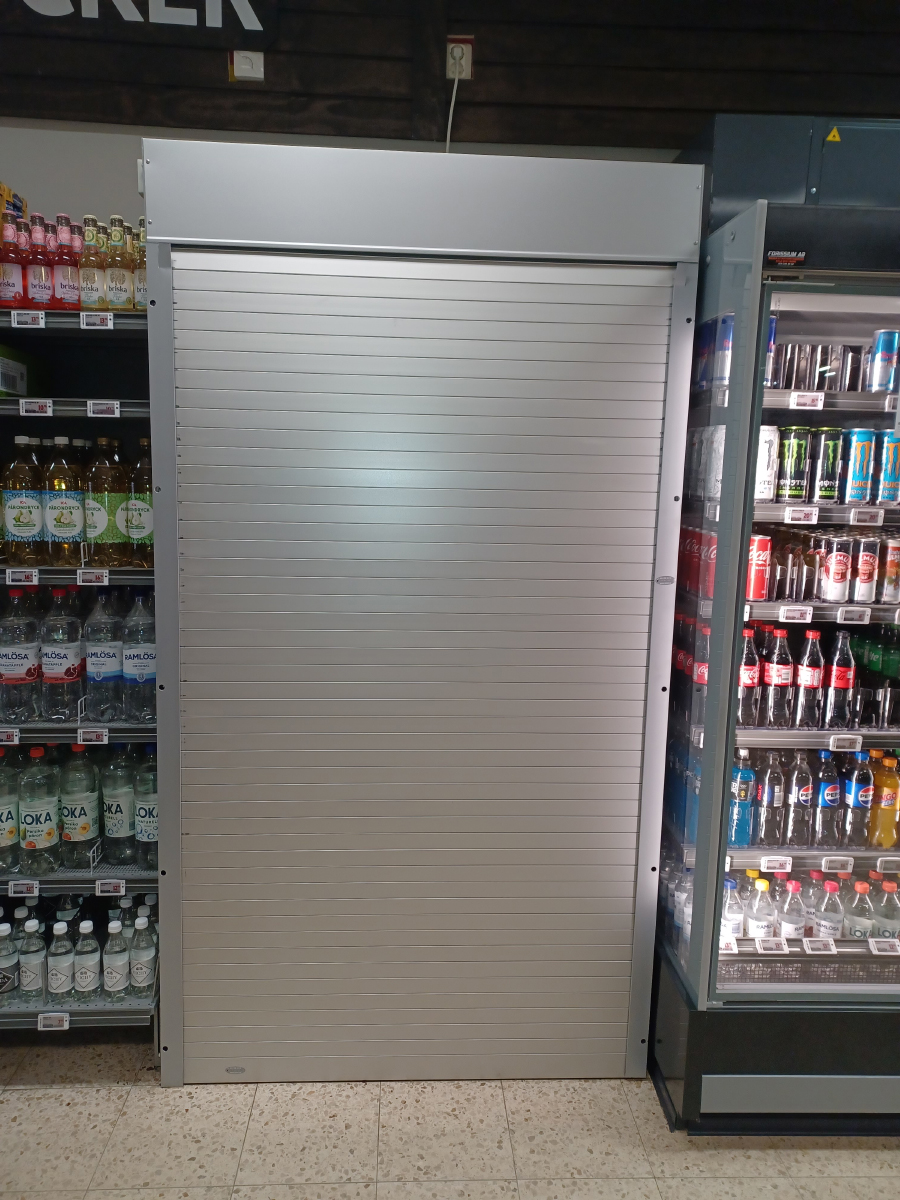

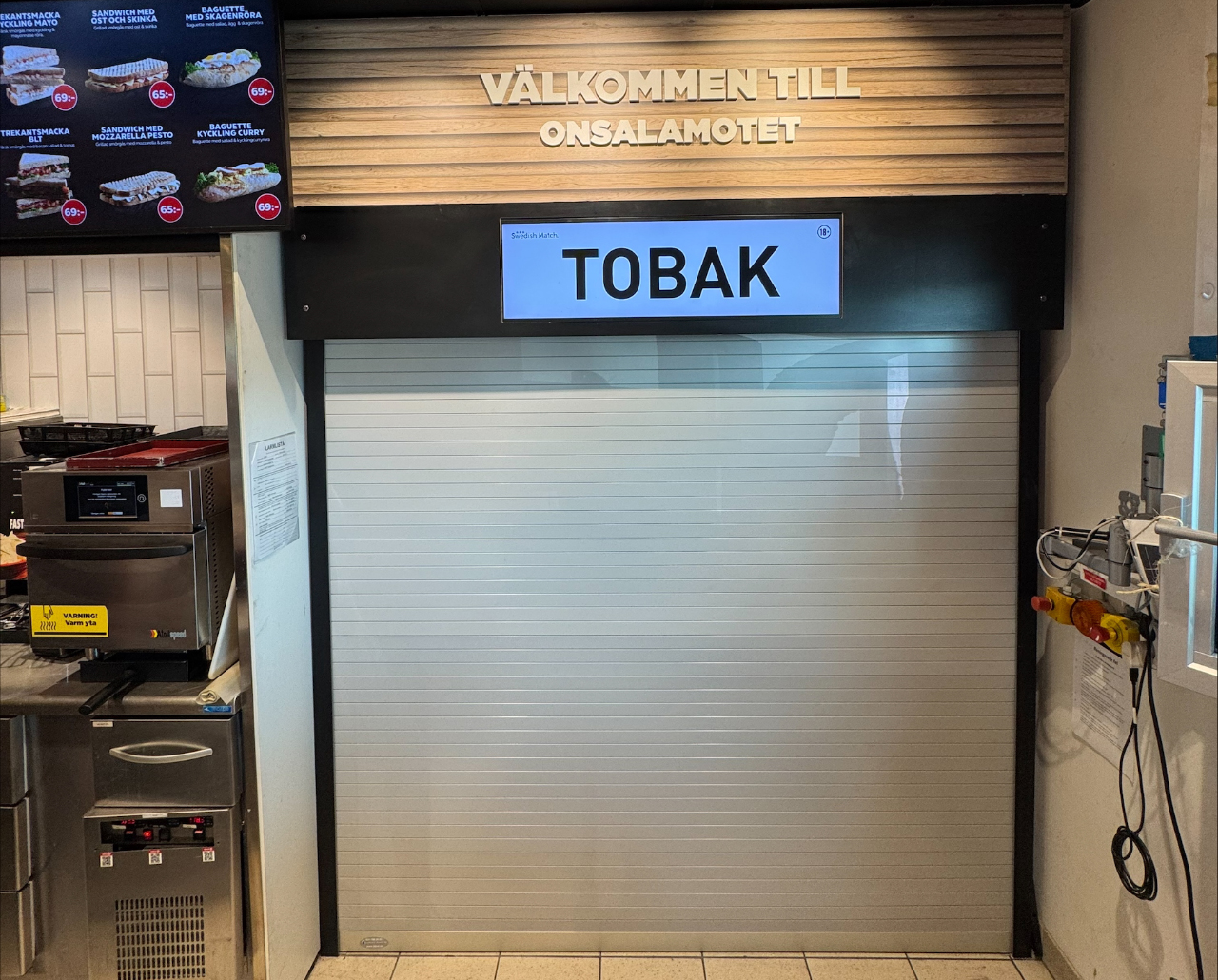

Avskiljningsjalusi VST 4010 Compact är framtagen för moderna miljöer där man vill kombinera ett mycket litet utrymmesbehov med ett rent, genomarbetat och representativt uttryck. Med sitt kompakta utförande, små kassettmått och smäckra styrskenor passar den särskilt väl där ytorna runt öppningen är begränsade eller där jalusin ska integreras snyggt i inredningen. Det gör modellen till ett starkt alternativ i allt från butiks- och serveringsmiljöer till skåp, receptionslösningar, specialinredningar och fordon.
Lamellprofilerna är tillverkade av strängpressad aluminium och levereras som standard naturanodiserade, vilket ger en slitstark och tilltalande yta med hög finish. Den direktledade konstruktionen gör att jalusin får en mycket kompakt upprullning, vilket är en stor fördel i projekt där varje millimeter är viktig. Samtidigt bidrar konstruktionen till ett stabilt och välbalanserat utförande som känns gediget trots det lilla formatet. En av profilsidorna är dessutom helt platt och slät, vilket ger ett mycket rent och snyggt uttryck i stängt läge.

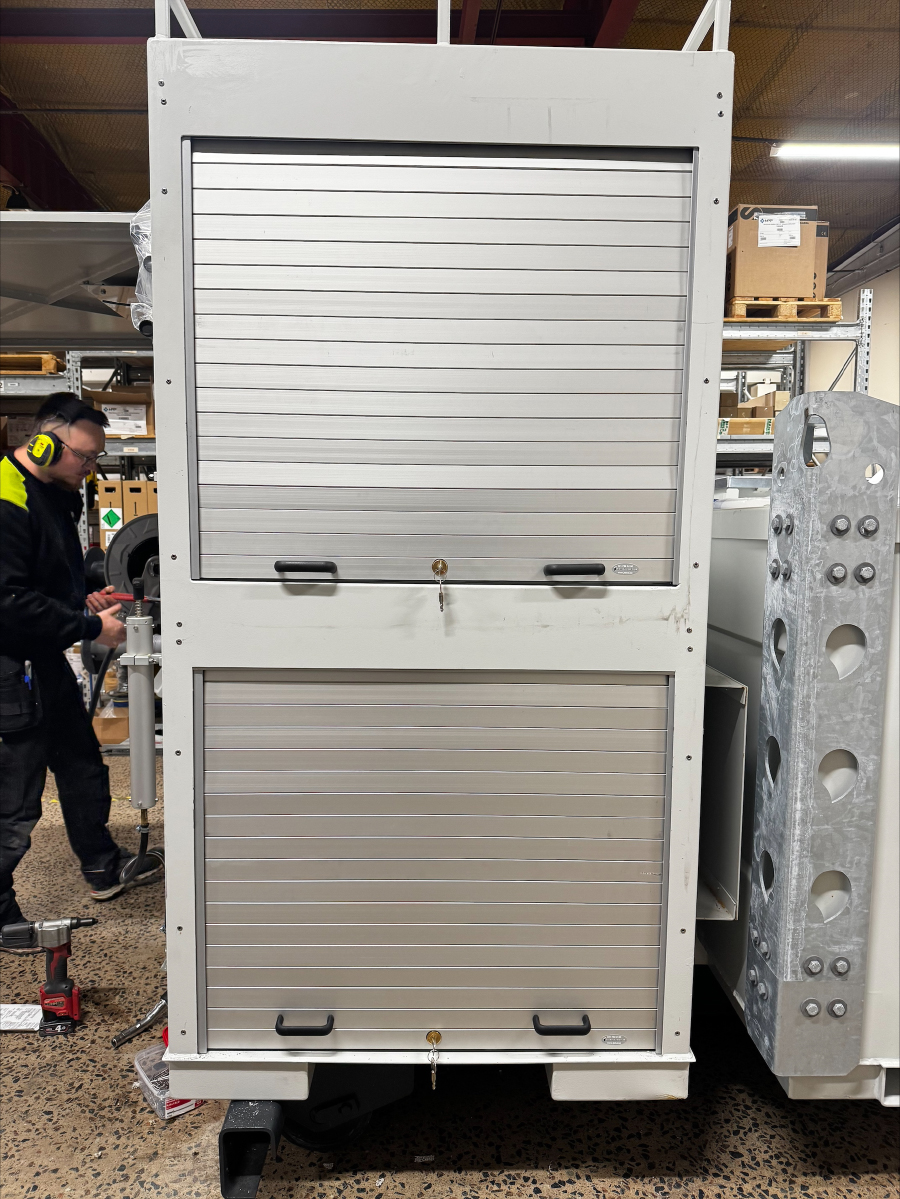

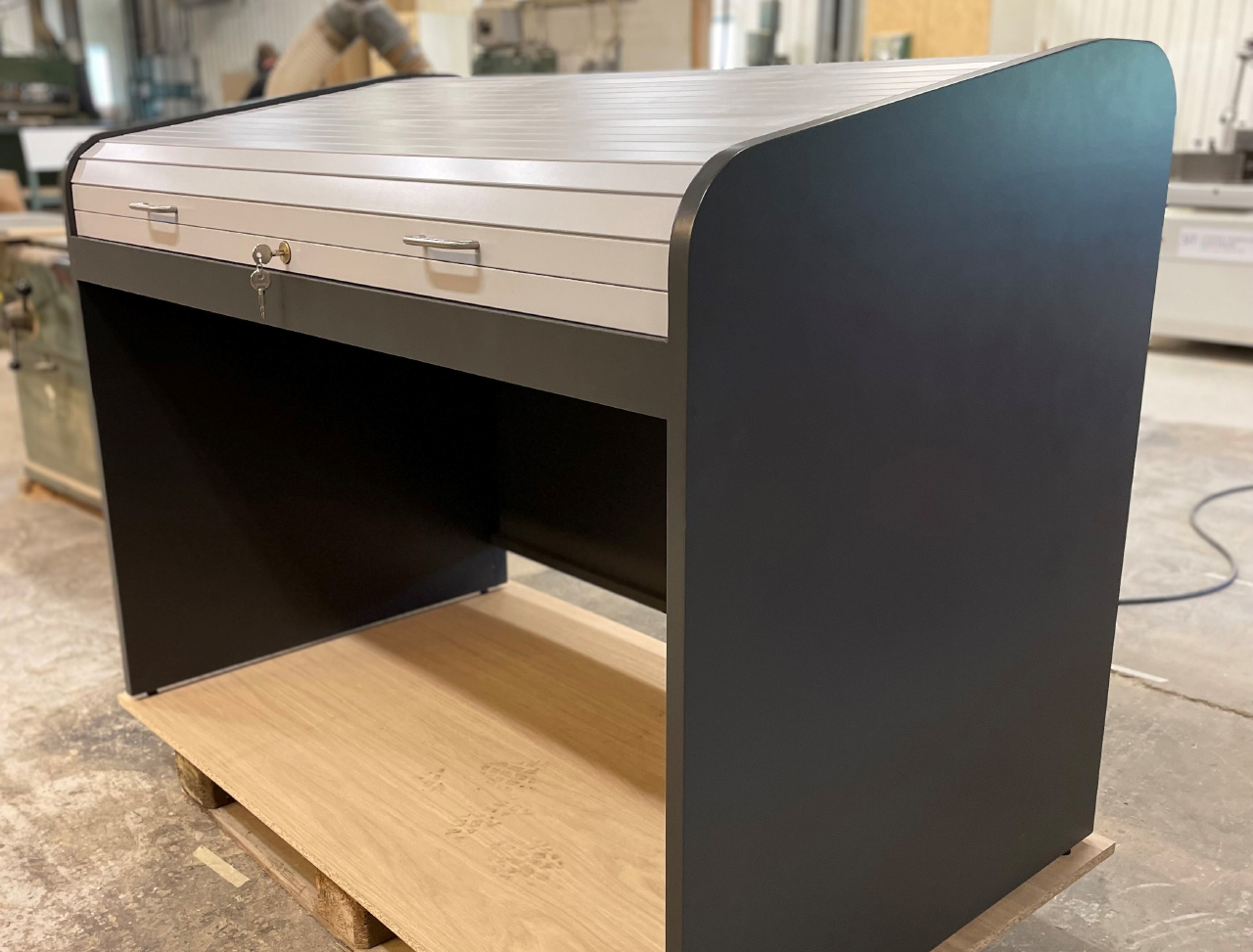

Lamellprofilerna har en täckhöjd på 40 mm och är utvecklade för att ge en kombination av smidighet, funktion och god design. Avskiljningsjalusi VST 4010 Compact lämpar sig därför mycket väl i miljöer där man vill skapa en flexibel avskärmning utan att bygga stort eller tungt. Tack vare sitt kompakta system kan den även användas manuellt i skåp, inredningar, diskar, fordon och andra specialanpassade lösningar där traditionella jalusisystem ofta blir för stora.

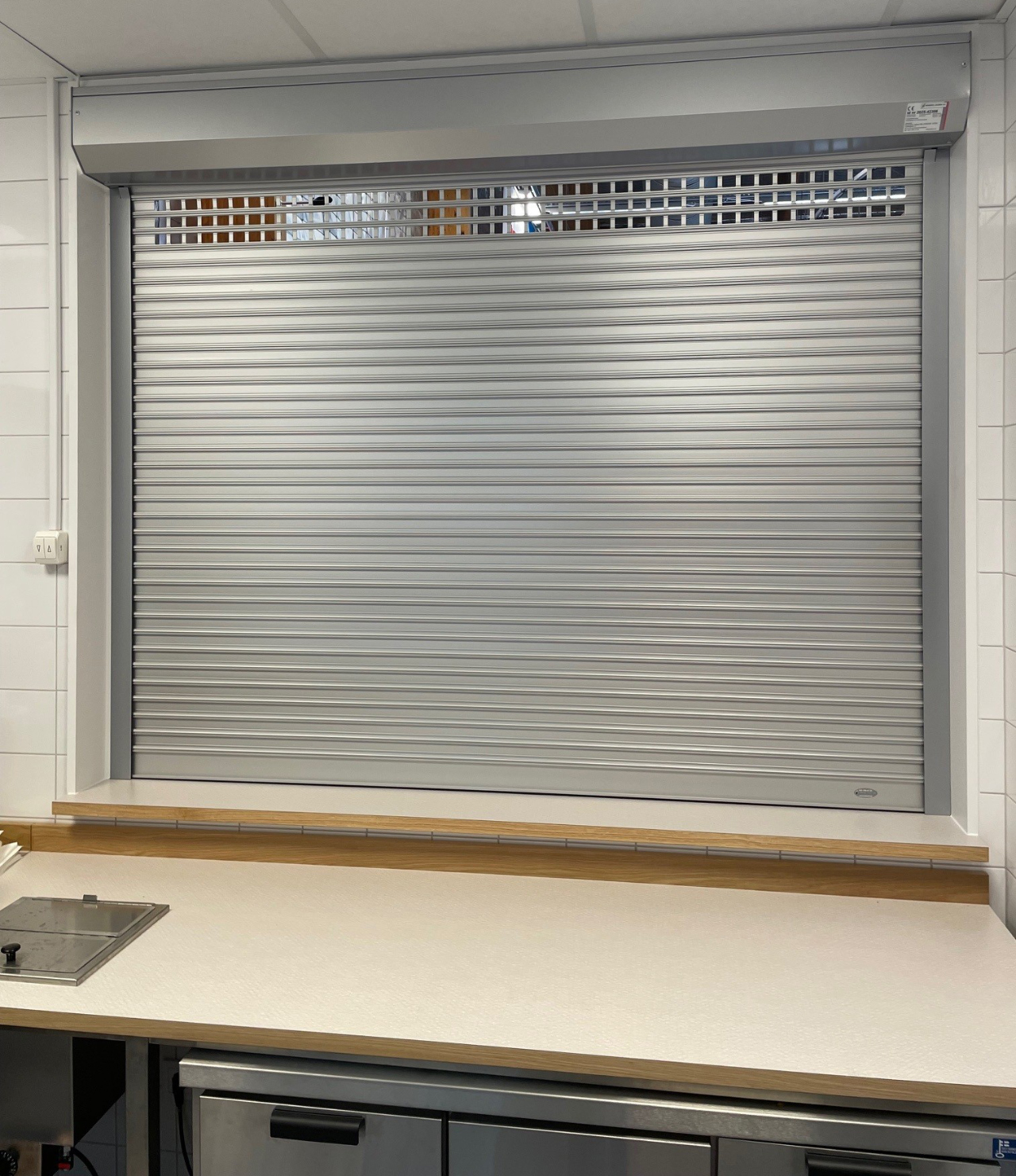

För miljöer där det finns behov av luftgenomströmning eller viss genomsikt kan Avskiljningsjalusi VST 4010 Compact även utföras med gallerhål. Det gör modellen särskilt intressant i exempelvis storköksmiljöer och andra verksamheter där ventilation är en viktig parameter. För projekt där man vill gå ännu längre i den öppna känslan kan lösningen dessutom kombineras med Rullgaller GR 4010 Compact, vilket ger stora möjligheter att anpassa både funktion, uttryck och användningsområde.
Avskiljningsjalusi VST 4010 Compact är kort sagt en ny och mycket flexibel lösning för projekt där kompakt format, snygg design och smart funktion måste samverka. Den tar liten plats, ger ett sobert intryck och öppnar upp för fler användningsområden än traditionella system.
Vi står alltid till tjänst vid projekteringen, ring 031-788 24 50 #3
| Montering | Kassettsystem | Maxbredd | Maxhöjd | Maxyta | Vikt lamellmatta |
|---|---|---|---|---|---|
| Inomhus/Utomhus | Ja, kassett är standard | 6,0 meter | 2,9 meter | 12 m² | 6,2 kg/m² |
Tack vare kontinuerlig produktutveckling kan vi ibland tillverka speciallösningar och i så fall ber vi dig kontakta oss med uppgifter om dina speciella önskemål.
Bredd och höjd är maximerade, öppningar större än 12 m² på begäran.
DIMENSIONER OCH BENÄMNINGAR
Teknisk information
KASSETTSTORLEKAR VID OLIKA BREDDER/HÖJDER
| Kassettstorlek¹, djup x höjd, mm | Max jalusihöjd inkl kassett, mm (smalare än 3000 mm) | Max jalusihöjd inkl kassett, mm (bredare än 3000 mm) |
|---|---|---|
| 150x150 | 1300 | 1200 |
| 165x165 | 1600 | 1400 |
| 180x180 | 2000 | 2000 |
| 205x205 | 2500 |
¹ Max jalusibredd 6000 mm.Måttuppgifterna avser max bredd och kan variera vid mindre bredder. Kontrollera alltid verkliga/önskade mått med Svenska Jalusi AB. Vi förbehåller oss rätten att justera uppgifter mot verkliga mått.
AVSKILJNINGSJALUSI VST 4010 Compact
Teknisk specifikation
Montering: Inomhus/Utomhus
Kassettsystem: Ja, kassett är standard
Maxbredd: 6,0 meter
Maxhöjd: 2,9 meter
Maxyta: 12 m²
Vikt lamellmatta:6,1kg/m²
Dokument
Ännu ej framtaget – info i texten
Byggvarubedömningen
Ännu ej bedömda
Den lilla Avskiljningsjalusin med stora möjligheter
Avskiljningsjalusi VST 4010 Compact kombinerar litet byggmått med snygg design och hög funktion. Den är utvecklad för moderna miljöer där jalusin ska ta minimal plats men ändå ge ett rent, genomarbetat och flexibelt intryck. Med möjlighet till ventilation via gallerhål passar den lika bra i inredningar och skåp som i storkök, restauranger, barer som i fordon och andra speciallösningar.

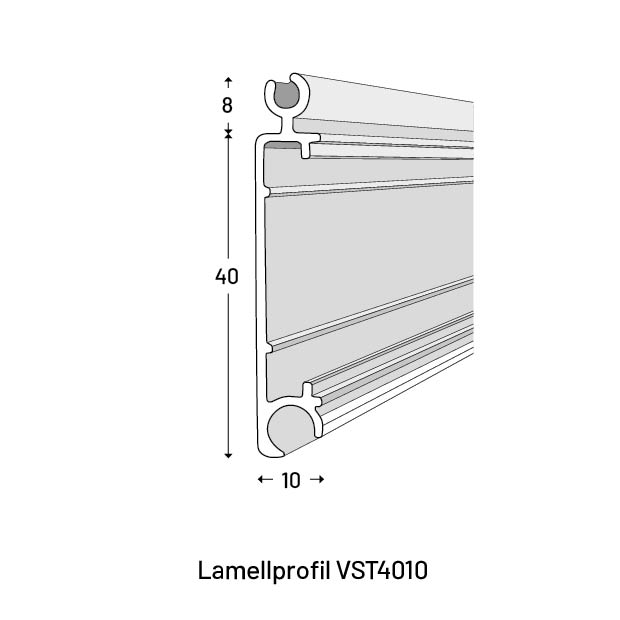

Lamellprofilerna
4010-seriens lamellprofiler är tillverkade av strängpressad, naturanodiserad aluminium och utvecklade för att leverera maximal funktion på minimal yta. Tack vare den direktledade konstruktionen får jalusin en liten upprullning, vilket gör den idealisk i skåp, inredningar, fordon och andra miljöer där kompakta mått är avgörande. Den ena sidan av profilen är helt platt och slät, vilket ger ett exklusivt och mycket rent uttryck.
Med en täckhöjd på 40 mm och möjlighet till gallerhål för både genomsikt och ventilation erbjuder 4010 en stark kombination av design, flexibilitet och prestanda.
Elmotordrift
Levereras med 230V elmotordrift. Som standard används rörmotorer med traditionella gränslägen. Dessa rörmotorer kan som tillval erhållas utrustade med inbyggd vevväxel för nödmanövrering med vev. Notera att jalusier och rullgaller inte ska projekteras för, eller användas, vid risk för behov av utrymning genom stängd jalusi oavsett nödvevsfunktion eller inte. Rörmotorerna har inbyggd termosäkring och en effektiv driftstid på ca 4 min per körning vilket gör dem olämpliga för frekvent körning
Kassettsystem
Levereras alltid med fabriksmonterat kassettsystem som är tillverkade av rullformad, industrilackerade aluminiumplåt. Kassetten ger ett trevligare utseende och underlättar vid montage samt vid rengöring. Finns som standard i kulörer vitt (RAL 9016) och natur/silver (RAL 9006) i storlekar från 137mm till 230mm. Utvecklad för montage inomhus såväl som utomhus.
Styrskenor

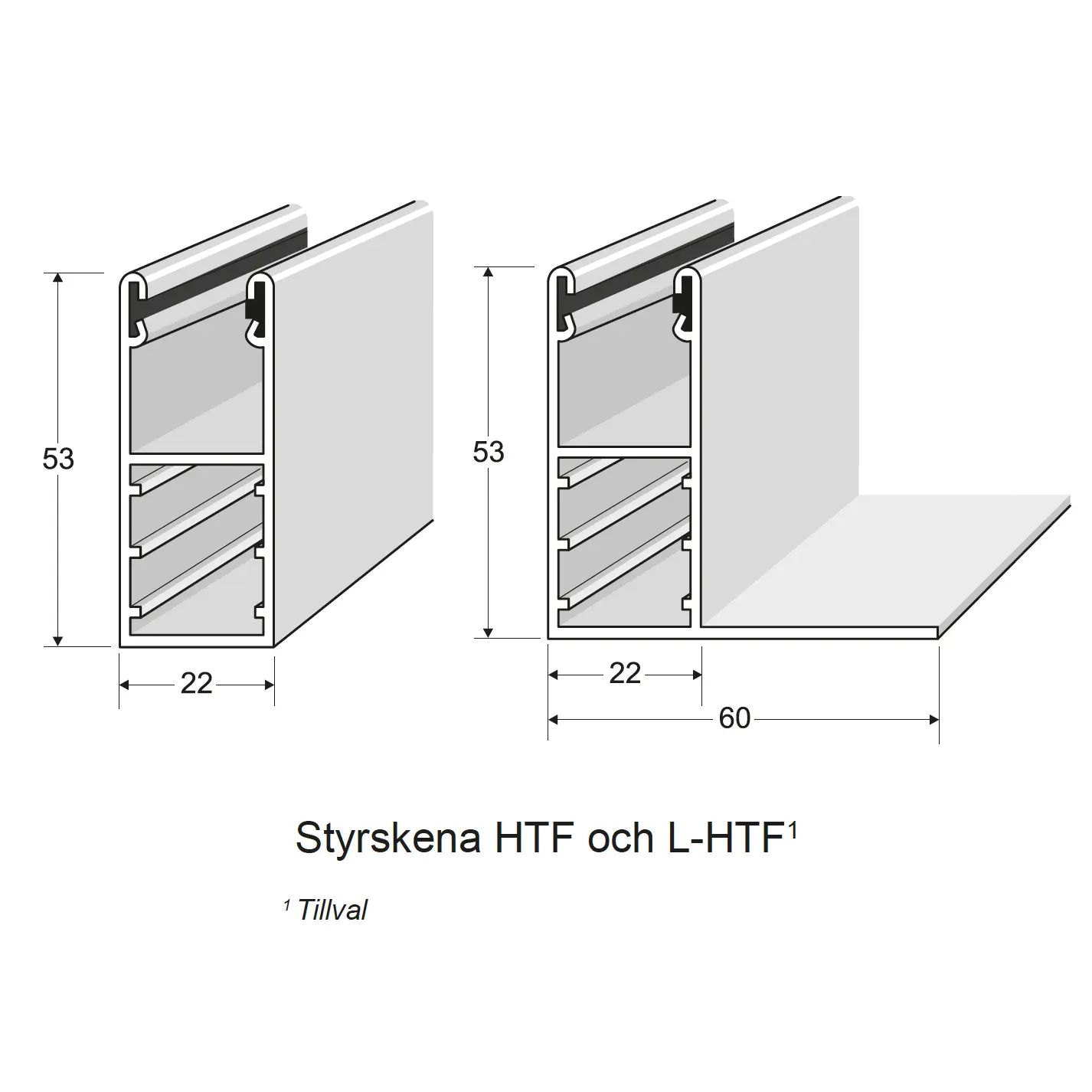

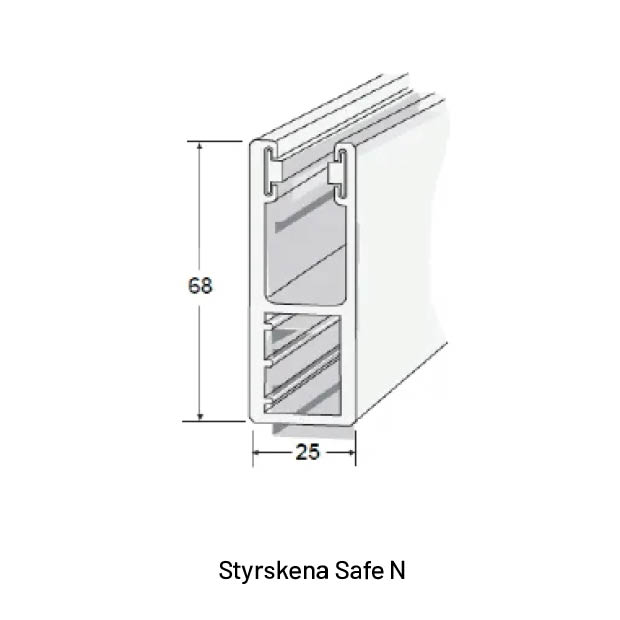

Standard för 4010 Compact är styrskena HTF i som endast bygger 53 x 22 mm – ett mycket litet och elegant format som passar perfekt där utrymmet är begränsat. För mer krävande applikationer kan produkten även utrustas med Safe N 68 x 25 mm, en synnerligen kraftig styrskena och en av de mest robusta styrskenorna i vårt sortiment. Båda som standard natur/silver (RAL 9006) eller vit (RAL9016)
Styrningar
I grundutförande skall varje jalusi styras med styrutrustning som har sk. hålldonsfunktion (död mans grepp). Exempelvis nyckelströmställare, tryckknappströmställare, kodstyrning via knappsats och hålldon.
Samtliga varianter av strömställare finns för både utanpåliggande och infällt montage samt IP klass. Se anvisningar för el i Jalusiguiden på sidan 37.
Vid styrning med impuls skall jalusin utrustas med klämskydd enligt SS-EN13241
Lackering
Alla synliga komponenter, kassett, skenor och lamellmatta kan mot pristillägg lackeras i valfri standardkulör. Jalusier och rullgaller i strängpressad aluminium pulverlackeras i valfri standard RAL-kulör. Jalusier som består av skumfyllda aluminiumlameller våtlackeras i valfri standard NCS-S kulör. Leveranstiden kan förlängas med upp till 3 veckor.
Miljöbedömningar och hållbarhet mm
Svenska Jalusi AB har valt att göra kvalificerade miljöbedömningar på samtliga produkter ur vårt eget tillverkade sortiment. Vi har i utredningsarbetet anlitat etablerade experter inom hållbarhet och miljöarbete och är stolta över de resultat arbetet har gett. Våra produkter levererar ett godkänt resultat och speglar företagets syn på hållbarhet.
ROH-S Direktivet
Svenska Jalusi AB intygar att samtliga våra produkter uppfyller kraven i EU direktivet 2011/65/EU (ROHS 2) samt ändringsdirektivet 2015/863/EU (RoHS 3).
SCIP Databasen
Svenska Jalusi ABs produkter innehåller inga ämnen ur kandidatförteckningen med mer än 0.1% på komponentnivå enligt EUs krav på registrering i SCIP databasen.
Byggvarubedömningen
- Svenska Jalusi – Avskiljningsjalusi typ VST 410 är ännu inte miljöbedömd på Byggvarubedömningen
- Läs gärna mer om detta på http://www.byggvarubedomningen.se
SundaHus
- Svenska Jalusi – Avskiljningsjalusi typ VST 410 är ännu inte miljöbedömd på SUNDAHUS
- Läs gärna mer om detta på http://www.sundahus.se
Vi anpassar storleken till dina behov
Varje Avskiljningsjalusi VST 4010, liksom alla produkter i vårt övriga sortiment, specialanpassas till varje enskild order. Det finns standardutföranden, men inga standardstorlekar. I slutändan är det alltid våra kunder som bestämmer hur deras jalusier skall se ut.
