Marknadens minsta system för ett rullgaller!
Rullgaller GR 4010 Compact är utvecklat för projekt där man vill kombinera genomsikt, ventilation och ett kompakt byggmått i en och samma lösning. Med sitt lilla kassettsystem och sitt smäckra utförande passar det särskilt väl i miljöer där utrymmet runt öppningen är begränsat, men där man ändå vill ha ett funktionellt, representativt och genomarbetat rullgaller. Det gör produkten mycket intressant för exempelvis butiker, serveringsmiljöer, storkök, inredningar, skåp, fordon och andra specialanpassade lösningar där varje millimeter är viktig.

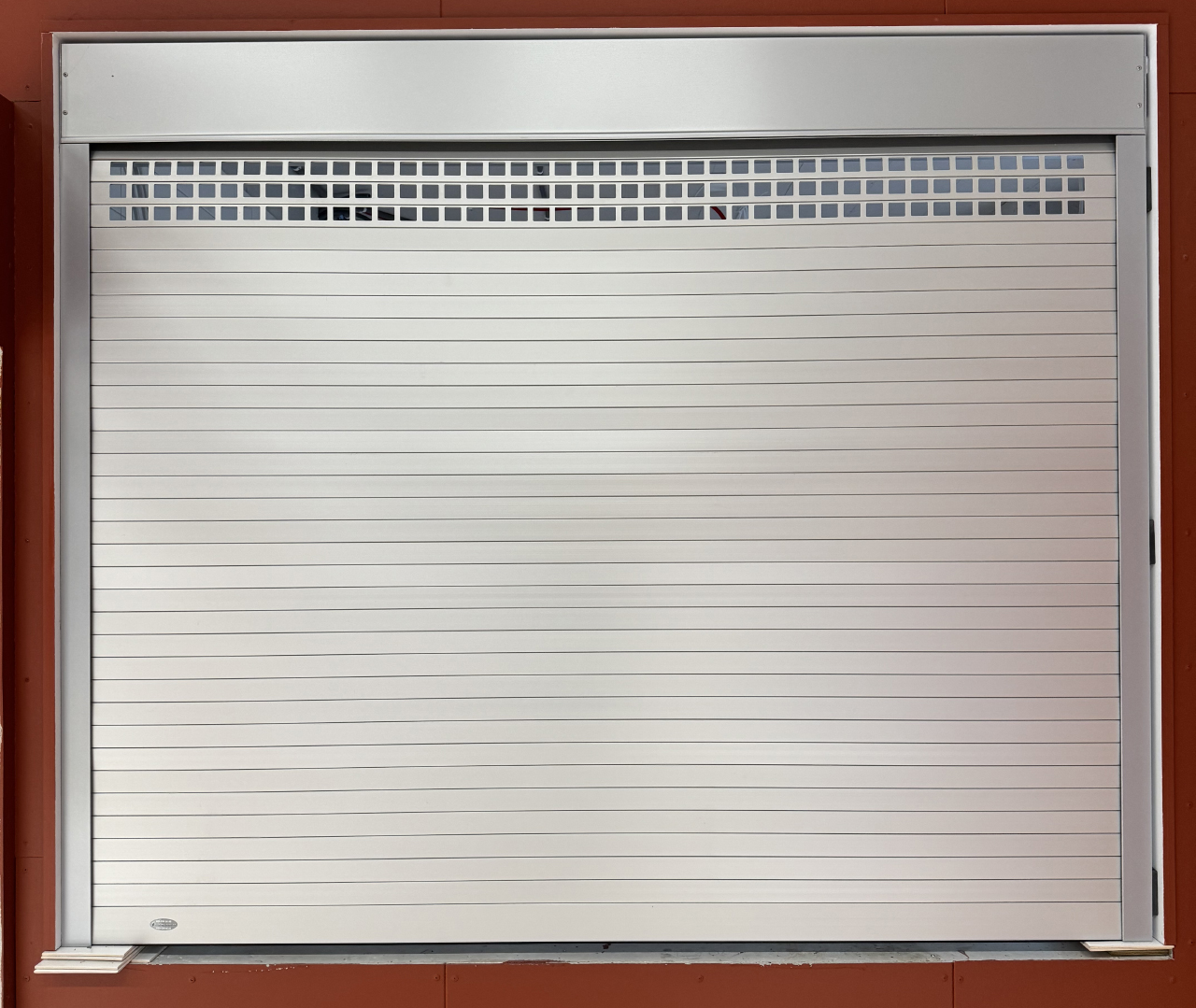

Rullgaller GR 4010 Compact bygger på den täta lamellprofil VST 4010, som hålstansas av oss för att skapa ett öppet och elegant gallerutförande med hög finish. Hålstansningen ger god genomsikt och ventilation, samtidigt som konstruktionen behåller ett stabilt och robust uttryck. En stor styrka med systemet är att kombinationen av öppna och täta profiler kan anpassas efter projektets krav, vilket ger stor frihet att styra både utseende, ljusinsläpp, luftgenomströmning och avskärmning. Genomsläppligheten är hela 47% i gallerprofilen GR 4010
Standardlösningen med styrskena HTF i endast 53 x 22 mm ger ett mycket litet och smidigt sidomått, vilket gör Rullgaller GR 4010 Compact till en ovanligt kompakt lösning inom sitt segment. Det bidrar till ett rent och diskret helhetsintryck och öppnar upp för montage även där traditionella rullgaller ofta blir för grova eller tar för stor plats. För projekt där design, ventilation och kompakta mått måste samverka är Rullgaller GR 4010 Compact därför en stark och mycket flexibel lösning.
Vi står alltid till tjänst vid projekteringen, ring 031-788 24 50 #3
| Skyddsklass | Montering | Kassettsystem | Maxbredd | Maxhöjd | Maxyta | Vikt lamellmatta |
|---|---|---|---|---|---|---|
| Ej skyddsklassad | Inomhus & Utomhus | Ja, levereras med kassett | 6,0 meter | 2,0meter | 12 kvm | 5,1 kg/kvm (täta profiler 6,2 kg/kvm) |
Tack vare kontinuerlig produktutveckling kan vi ibland tillverka speciallösningar och i så fall ber vi dig kontakta oss med uppgifter om dina speciella önskemål.
Bredd och höjd är maximerade, öppningar större än 12 kvm på begäran.
DIMENSIONER OCH BENÄMNINGAR
Teknisk information Rullgaller GR 4010
KASSETTSTORLEKAR VID OLIKA BREDDER/HÖJDER
| Kassettstorlek¹, djup x höjd, mm | Max jalusihöjd inkl kassett, mm (smalare än 3000 mm) | Max jalusihöjd inkl kassett, mm (bredare än 3000 mm) |
|---|---|---|
| 150x150 | 1 500 | 1 300 |
| 165x165 | 1 800 | 1 700 |
| 180x180 | 2 200 | 2 000 |
| 205x205 | 3 000² | 2 500² |
¹ Max jalusibredd 6 000 mm. ² Specialfall. Måttuppgifterna avser max bredd och kan variera vid mindre bredder. Då vissa höjder ej tillverkas med det maximala breddmåttet, ber vi Er att alltid kontrollera verkliga/önskade mått med Svenska Jalusi AB. Vi förbehåller oss rätten att justera uppgifter mot verkliga mått.
RULLGALLER GR 4110 Compact
Teknisk specifikation
Montering: Inomhus/Utomhus
Kassettsystem: Ja
Maxbredd: 6,0 meter
Maxhöjd: 4,0 meter
Maxyta: 12 kvm
Vikt lamellmatta: 5,1-6,2 kg/kvm
SundaHus
Ännu ej bedömda hos Sundahus
Byggvarubedömningen
Ännu ej bedömda av Byggvarubedömningen

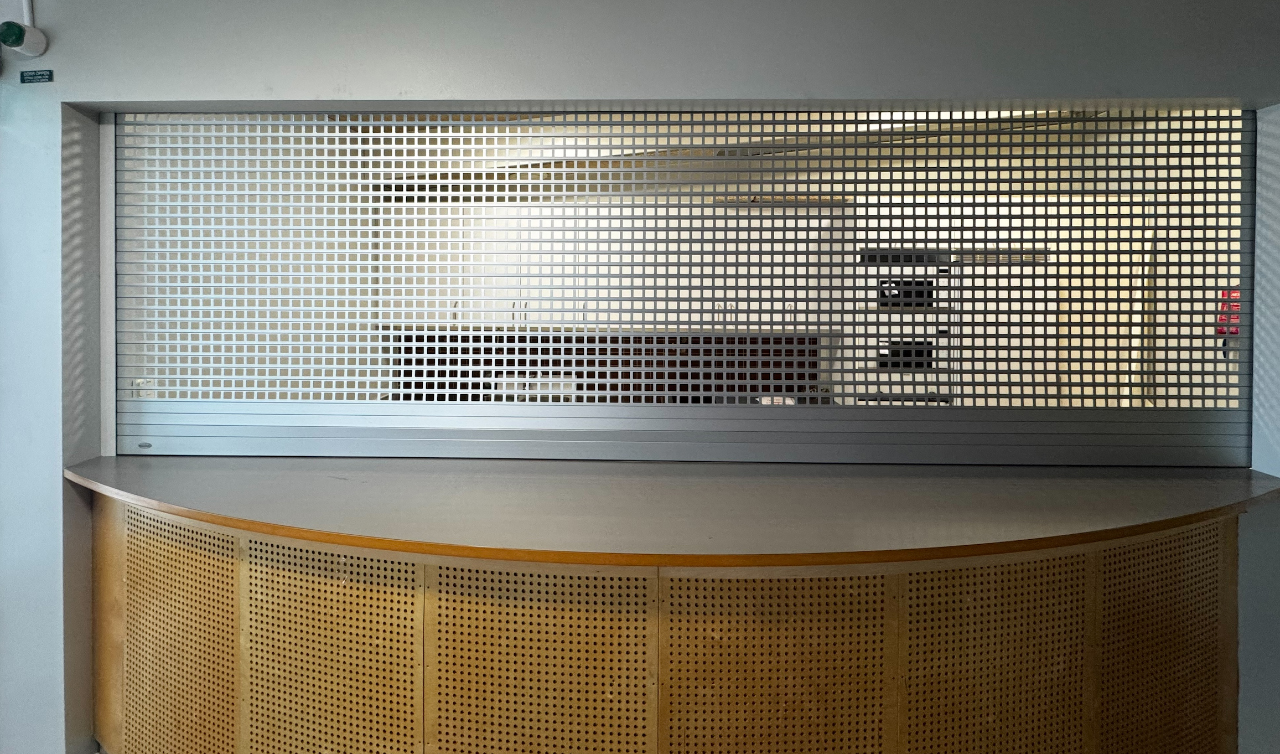

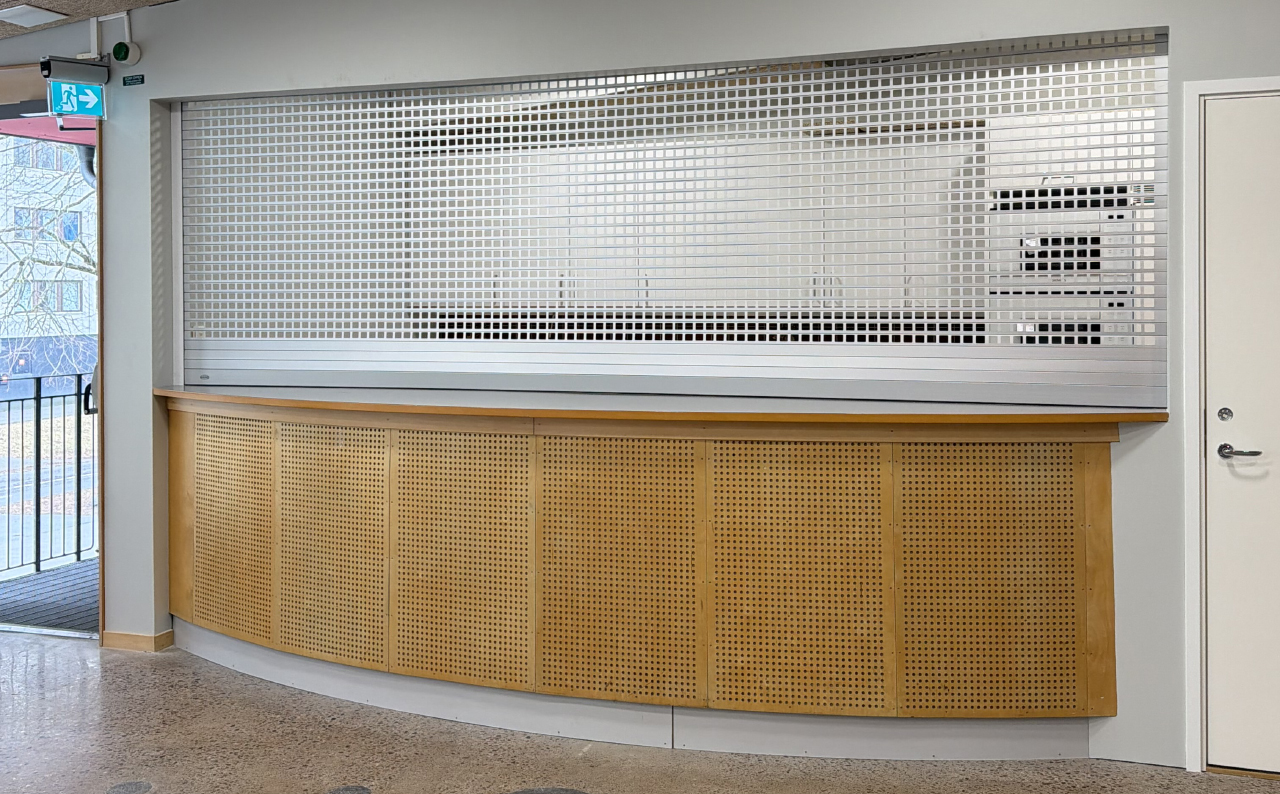

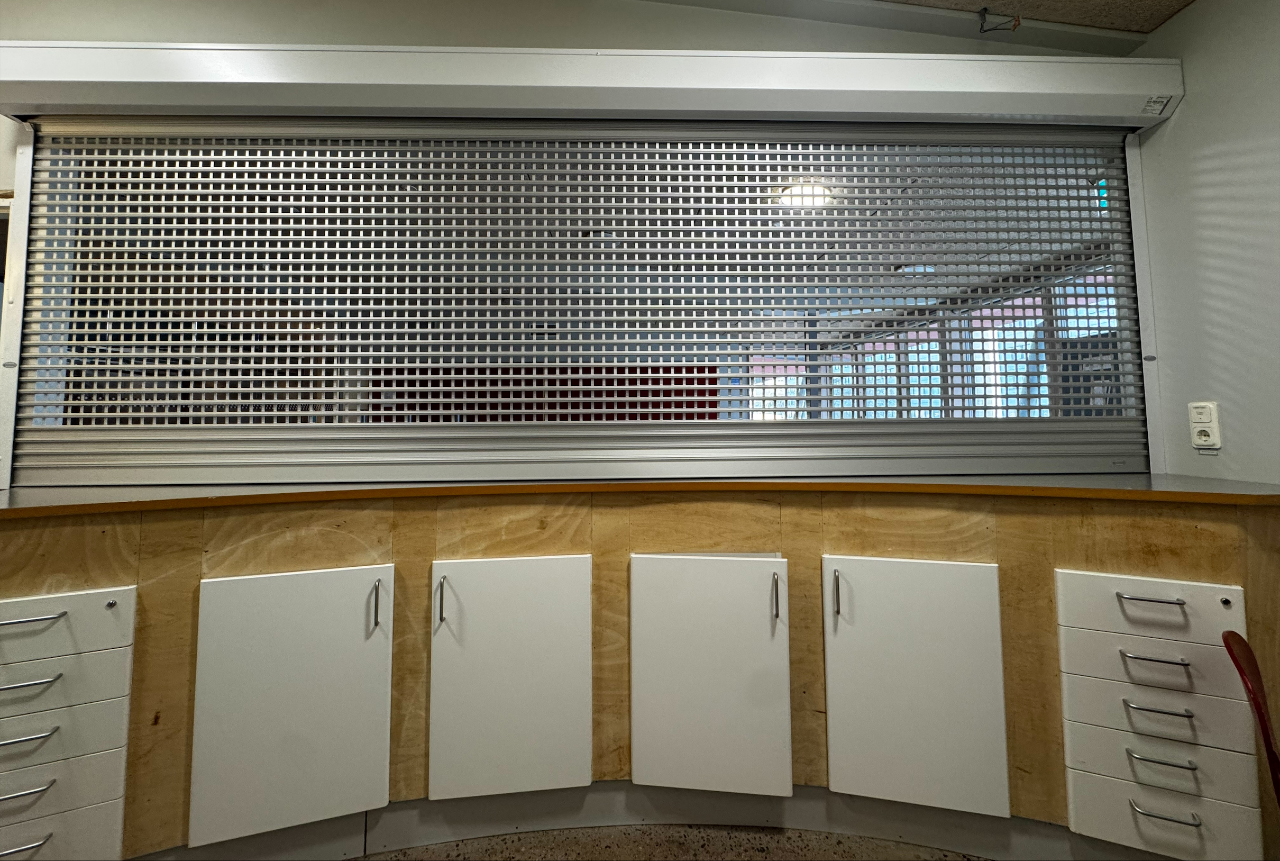

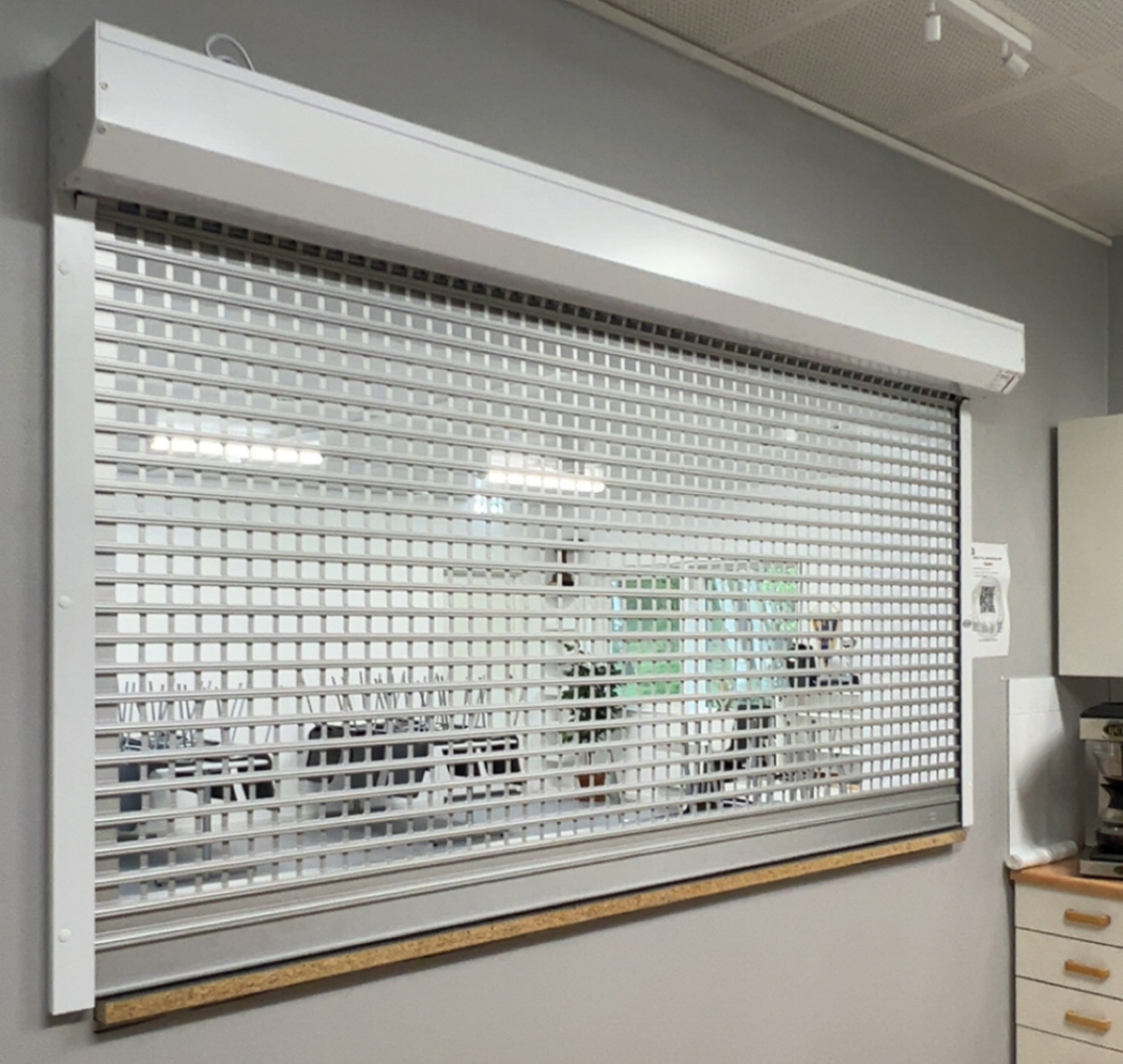

Skydd man ser igenom

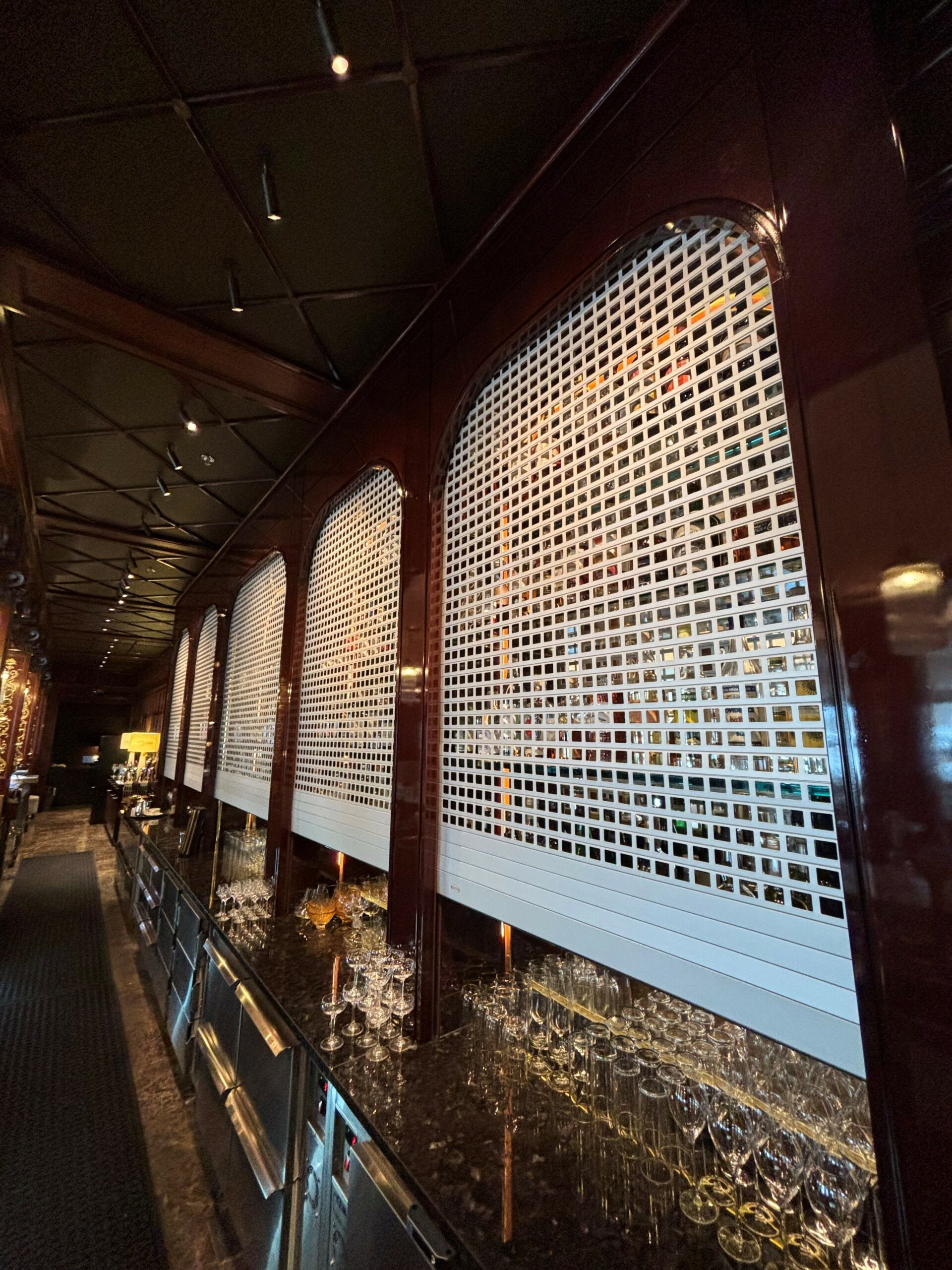

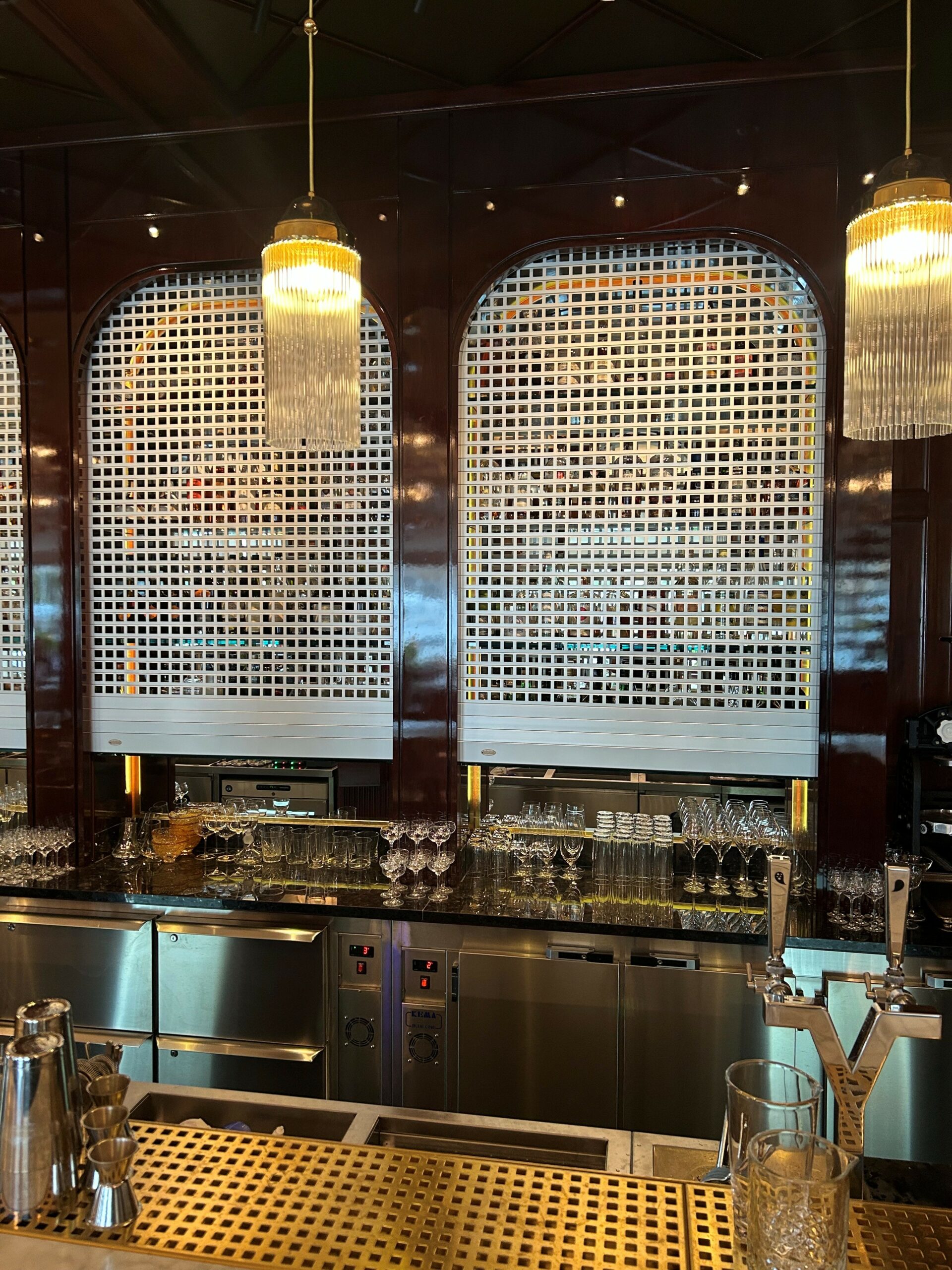

Rullgaller GR 4010 Compact är den smarta lösningen för projekt där man vill ha ventilation, genomsikt och skydd i ett ovanligt litet format. Med kompakt kassett, smäckra styrskenor och ett rent uttryck passar det perfekt i moderna miljöer där utrymmet är begränsat men kraven höga. Tack vare möjligheten att kombinera öppna och täta profiler kan lösningen anpassas efter både funktionella och visuella behov, vilket gör Rullgaller GR 4010 Compact till ett starkt alternativ i allt från storkök och serveringar till inredningar, skåp och fordon.

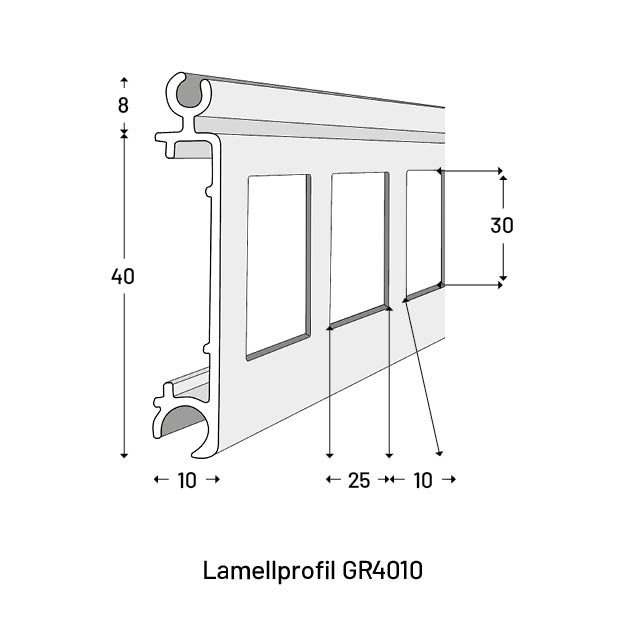

Lamellprofil
Lamellprofil GR 4010 bygger på samma kompakta grundprofil som VST 4010 Compact, men utförs med hålstansning för att skapa ett öppet och funktionellt rullgaller med hög finish. Profilen är tillverkad av strängpressad aluminium och levereras naturanodiserad som standard, vilket ger en slitstark, snygg och representativ yta. Tack vare den direktledade konstruktionen får profilen en mycket liten upprullning, vilket är en stark fördel i projekt där man vill kombinera genomsikt och ventilation med ett mycket begränsat utrymmesbehov.
Lamellprofil GR 4010 har en täckhöjd på 40 mm och stansas av oss med rektangulära hål 30 x 25 mm med 10 mm mellanrum. Det ger ett öppet utförande med god genomsikt och ventilation, samtidigt som profilen behåller ett stabilt och välbalanserat uttryck. Den öppna ytan uppgår till cirka 46,9 %,
Kassettsystem
Utrustas med fabriksmonterat kassettsystem som är tillverkade av rullformad, industrilackerade aluminplåt. Kassetten ger ett trevligare utseende och underlättar vid montage samt skyddar utrustningen från åverkan och mot väder och vind. Finns som standard i kulörer vitt (RAL 9016) och natur/silver (RAL 9006) i storlekar från 150mm till 205mm. Utvecklad för montage inomhus såväl som utomhus.
Styrskena

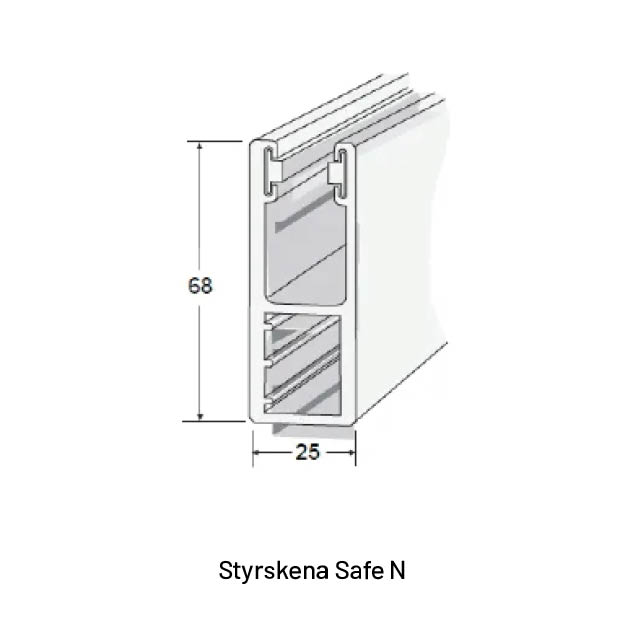

Standard för 4010 Compact är styrskena HTF i endast 53 x 22 mm – ett mycket litet och elegant format som passar perfekt där utrymmet är begränsat. För mer krävande applikationer kan produkten även utrustas med Safe N 68 x 25 mm, en synnerligen kraftig styrskena och en av de krafitigaste styrskenorna i vårt sortiment. Levereras som standard naturanodicerad (E6/Ev1) eller vit (RAL 9016)
Elmotordrift
Levereras med 230V elmotordrift. Som standard används rörmotorer med traditionella gränslägen. Dessa rörmotorer kan som tillval erhållas utrustade med inbyggd vevväxel för nödmanövrering med vev. Notera att jalusier och rullgaller inte ska projekteras för, eller användas, vid risk för behov av utrymning genom stängd jalusi oavsett nödvevsfunktion eller inte. Rörmotorerna har inbyggd termosäkring och en effektiv driftstid på ca 4 min per körning vilket gör dem olämpliga för frekvent körning. Jalusier och rullgaller kan att utrusta med utanpåliggande 400V boxmotorer om jalusin skall köras frekvent under hela eller delar av dagen. Se utförande i Jalusiguiden sidorna 23-26.
Styrningar
I grundutförande skall varje jalusi styras med styrutrustning som har sk. hålldonsfunktion (död mans grepp). Exempelvis nyckelströmställare, tryckknappströmställare, kodstyrning via knappsats och hålldon.
Samtliga varianter av strömställare finns för både utanpåliggande och infällt montage samt IP klass. Se anvisningar för el i Jalusiguiden på sidan 37.
Vid styrning med impuls skall jalusin utrustas med klämskydd enligt SS-EN13241
Lackering
Alla synliga komponenter, kassett, skenor och lamellmatta kan mot pristillägg lackeras i valfri standardkulör. Jalusier och rullgaller i strängpressad aluminium pulverlackeras i valfri standard RAL-kulör. Jalusier som består av skumfyllda aluminiumlameller våtlackeras i valfri standard NCS-S kulör. Leveranstiden kan förlängas med upp till 3 veckor.
Miljöbedömningar och hållbarhet mm
Svenska Jalusi AB har valt att göra kvalificerade miljöbedömningar på samtliga produkter ur vårt eget tillverkade sortiment. Vi har i utredningsarbetet anlitat etablerade experter inom hållbarhet och miljöarbete och är stolta över de resultat arbetet har gett. Våra produkter levererar ett godkänt resultat och speglar företagets syn på hållbarhet.
ROH-S Direktivet
Svenska Jalusi AB intygar att samtliga våra produkter uppfyller kraven i EU direktivet 2011/65/EU (ROHS 2) samt ändringsdirektivet 2015/863/EU (RoHS 3).
SCIP Databasen
Svenska Jalusi ABs produkter innehåller inga ämnen ur kandidatförteckningen med mer än 0.1% på komponentnivå enligt EUs krav på registrering i SCIP databasen.
-
Byggvarubedömningen
- Svenska Jalusi – Rullgaller GR 4010 Compact är ännu inte miljöbedömd på Byggvarubedömningen
SundaHus
- Svenska Jalusi – Rullgaller GR 4010 Compact 8320 är ännu inte miljöbedömd på SundaHus.
Vi anpassar storleken till dina behov
Varje Rullgaller GR 4010 Compact, liksom alla produkter i vårt övriga sortiment, specialanpassas till varje enskild order. Det finns standardutföranden, men inga standardstorlekar. I slutändan är det alltid våra kunder som bestämmer hur deras jalusier skall se ut.
