Rullgaller GR 8320

Hem 9 Jalusier 9 Inbrottsskydd 9 Rullgaller 9 Rullgaller GR 8320
Inbrottsskydd rullgaller gr 8320 från Svenska Jalusi AB
Inbrottsskydd rullgaller gr 8320 från Svenska Jalusi AB

rullgaller gr 8320

Oklassad samt Skyddsklass 2 – 3 enligt SSF 200:5 provad och certifierad av RISE enligt SSF 012:3

Rullgaller GR 8320 erbjuder ett traditionellt utseende för rullgaller med större stansade hål. är i första hand avsedd som skydd mot inbrott och skadegörelse. Den används som skydd bl.a. framför skyltfönster, vid entréer, i gallerior och industrilokaler. Dessa modeller lämpar sig väl när man vill ha en kostnadseffektiv lösning i aluminium med hög finish. Rullgaller Perfo 8320 kan erhållas i skyddsklass 2 och 3 enligt SSF 200:5 och certifierad/godkänd mot SSF 012:3.

Vi står alltid till tjänst vid projekteringen, ring 031-788 24 50 #3

Skyddsklass
Montering
Kassettsystem
Maxbredd
Maxhöjd
Maxyta
Vikt lamellmatta
Ej skyddsklassad
Inomhus & Utomhus
Ja, kan levereras både med och utan kassett
7,6 meter
7,0 meter
35 kvm
5,1 kg/kvm
Skyddsklass 2 enligt SSF 200:5 Certifierad
Inomhus & Utomhus
Ja, kan levereras både med och utan kassett
6,0 meter
5,4 meter
24 kvm
10 kg/kvm
Skyddsklass3 enligt SSF 200:5 Certifierad
Inomhus & Utomhus
Ja, kan levereras både med och utan kassett
6,0 meter
4,0 meter
24 kvm
14 kg/kvm

Tack vare kontinuerlig produktutveckling kan vi ibland tillverka speciallösningar och i så fall ber vi dig kontakta oss med uppgifter om dina speciella önskemål.
Bredd och höjd är maximerade, öppningar större än 35 m2 på begäran. Gäller ej certiferade, skyddsklassade produkter!

Teknisk specifikation

Montering: Inomhus/Utomhus
Kassettsystem: Ja, kan levereras både med och utan kassett
Maxbredd: 7,9 meter
Maxhöjd: 5,4 – 7,0 meter
Maxyta: 30 – 36 kvm
Vikt lamellmatta: 4,3 – 8,9 kg/kvm
Skyddsklass*: GR 8320 finns både utan skyddsklassning, samt med Skyddsklassning 2 enligt SSF 200:5

Skydd man ser igenom

Rullgaller GR 8320 är konstruktionsmässigt lika den täta Skyddsjalusin VST 8320 och den perforerade Perfo 8320, men har ett mer traditionellt rullgallerutseende med större rektangulära utstansningar.

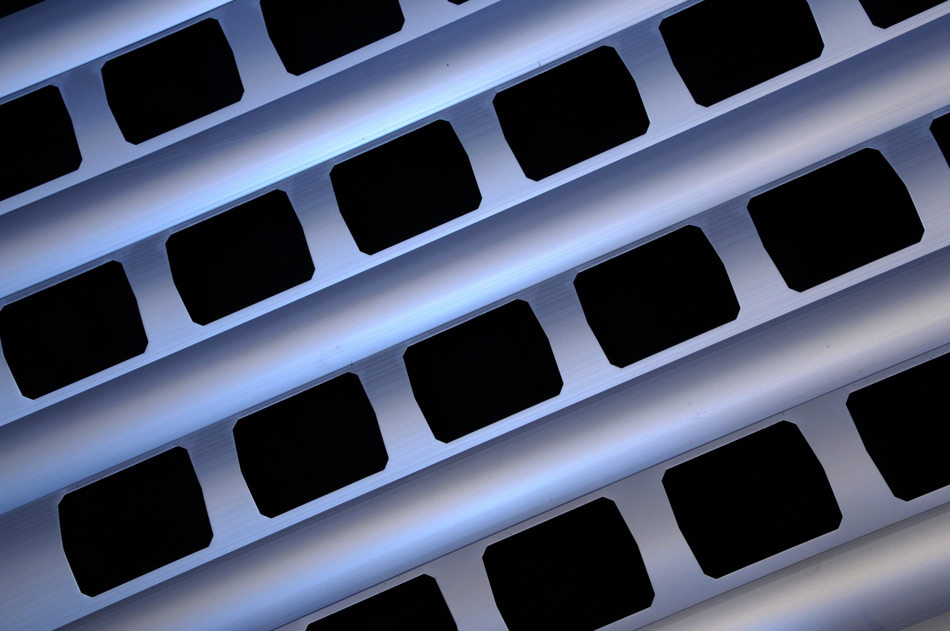

Lamellprofil

Strängpressad lamellprofil i  naturanodiserad aluminium (E6/Ev1). Ingår i vår serie 8320 och kan erhållas i tätt utförande. Profilen är stansad med rektagulära hål om 70×60 mm, Profilens täckhöjd är 83 mm och har ett djup på 20 mm. Gissa varför den heter 8320… Lamellprofilen 8320 kan kombineras med förstärningsprofilen 4520 och kan då erhållas i skyddsklass 2 och 3 enligt SSF 200:5.

Kassettsystem

Utrustas med fabriksmonterat kassettsystem som är tillverkade av rullformad, industrilackerade aluminplåt. Kassetten ger ett trevligare utseende och underlättar vid montage samt skyddar utrustningen från åverkan och mot väder och vind. Finns som standard i kulörer vitt (RAL 9016) och natur/silver (RAL 9006) i storlekar från 205mm till 365mm. Kan även levereras utan kassett. Utvecklad för montage inomhus såväl som utomhus.

Styrskena

Kraftig strängpressad styrskena i naturanodiserad aluminium (E6/Ev1). Mått 100×38 mm. Försedd med anpassad brytmån och slutet utrymme för säker fastsättning med möjlighet till dold förskruvning och kabeldragning. Levereras som standard naturanodicerad (E6/Ev1) eller vit (RAL 9016)

Elmotordrift

Levereras med 230V elmotordrift. Som standard används rörmotorer med traditionella gränslägen. Dessa rörmotorer kan som tillval erhållas utrustade med inbyggd vevväxel för nödmanövrering med vev. Notera att jalusier och rullgaller inte ska projekteras för, eller användas, vid risk för behov av utrymning genom stängd jalusi oavsett nödvevsfunktion eller inte. Rörmotorerna har inbyggd termosäkring och en effektiv driftstid på ca 4 min per körning vilket gör dem olämpliga för frekvent körning. Jalusier och rullgaller kan att utrusta med utanpåliggande 400V boxmotorer om jalusin skall köras frekvent under hela eller delar av dagen. Se utförande i Jalusiguiden sidorna 23-26.



Styrningar

I grundutförande skall varje jalusi styras med styrutrustning som har sk. hålldonsfunktion (död mans grepp). Exempelvis nyckelströmställare, tryckknappströmställare, kodstyrning via knappsats och hålldon.
Samtliga varianter av strömställare finns för både utanpåliggande och infällt montage samt IP klass. Se anvisningar för el i Jalusiguiden på sidan 37.
Vid styrning med impuls skall jalusin utrustas med klämskydd enligt SS-EN13241



Lackering

Alla synliga komponenter, kassett, skenor och lamellmatta kan mot pristillägg lackeras i valfri standardkulör. Jalusier och rullgaller i strängpressad aluminium pulverlackeras i valfri standard RAL-kulör. Jalusier som består av skumfyllda aluminiumlameller våtlackeras i valfri standard NCS-S kulör. Leveranstiden kan förlängas med upp till 3 veckor.



Skyddsklassning standardutrustning

De produkter som skall levereras med formell skyddsklass utrustas med bl.a.:

  • Bultlås, mekaniskt lås, monterat på styrskenan förberett för låsning med Rokokocylinder. Se Jalusiguiden sidan 39.
  • Förstärkt lamellmatta, styrskena och slutlist mm.

Skyddsklassning tillval (rekommenderas)

Till våra skyddsklassade produkter kan man välja att komplettera dessa med följande
utrustning;

  • Monterade induktiv givare i bultlåset med tillhörande 230V blockeringsbox.
    Blockeringsboxen gör att man inte kan köra rörmotorn med låsta lås. Skulle det ske så kan man dra man sönder lamellprofiler, förstöra rörmotor, lås mm och riskerar stora driftstörningar. Blockeringsboxen har dessutom en extra utgång som kan indikera låst lås. Blockeringsboxen kan hantera max 2 bultlås och en rörmotor. Se Jalusiguiden sidan 36.



Miljöbedömningar och hållbarhet mm

Svenska Jalusi AB har valt att göra  kvalificerade miljöbedömningar  på samtliga produkter ur vårt eget tillverkade sortiment. Vi har i utredningsarbetet anlitat etablerade experter inom hållbarhet och miljöarbete och är stolta över de resultat arbetet har gett. Våra produkter levererar ett godkänt resultat och speglar företagets syn på hållbarhet.

ROH-S Direktivet
Svenska Jalusi AB intygar att samtliga våra produkter uppfyller kraven i EU direktivet 2011/65/EU (ROHS 2) samt ändringsdirektivet 2015/863/EU (RoHS 3).

SCIP Databasen
Svenska Jalusi ABs produkter innehåller inga ämnen ur kandidatförteckningen med mer än 0.1% på komponentnivå enligt EUs krav på registrering i SCIP databasen.

  • Byggvarubedömningen

    • Svenska Jalusi – Rullgaller GR  8320 är miljöbedömd på Byggvarubedömningen och är bedömd som ”ACCEPTERAD”
    • Godkännandet är publicerat 2022-09-15
    • Läs gärna mer om detta på http://www.byggvarubedomningen.se

    SundaHus

    • Svenska Jalusi – Rullgaller GR 8320 är miljöbedömd på SundaHus och är bedömd som ”A”
    • Godkännandet är utfärdat 2015-12-14
    • Läs gärna mer om detta på http://www.sundahus.se

Vi anpassar storleken till dina behov

Varje Rullgaller GR 8320, liksom alla produkter i vårt övriga sortiment, specialanpassas till varje enskild order. Det finns standardutföranden, men inga standardstorlekar. I slutändan är det alltid våra kunder som bestämmer hur deras jalusier skall se ut.
